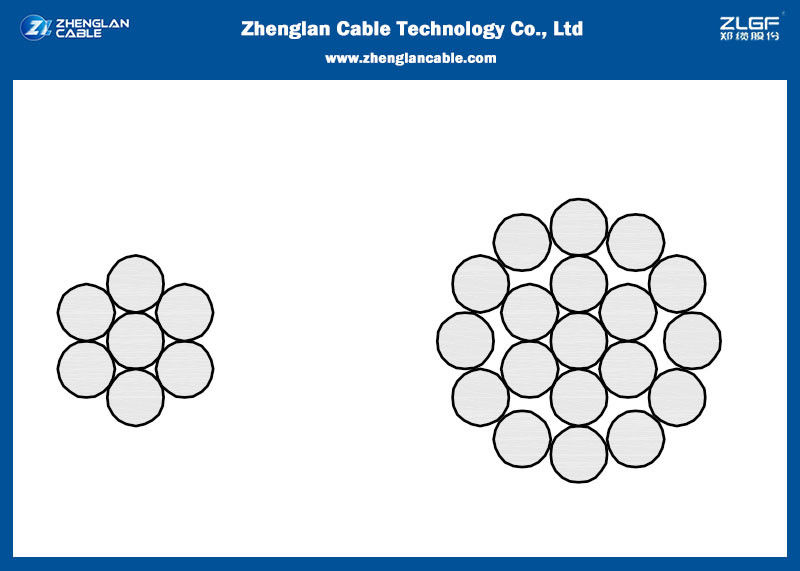

Oberflächige ACSR-Nackeleiter
Oberflächige ACSR-Nackeleiter
Oberflächige ACSR-Nackeleiter
Oberflächige ACSR-Nackeleiter

Oberflächige ACSR-Nackeleiter

Produktdetails

Herkunftsort: Henan, China

Markenname: Zhenglan Cable

Zertifizierung: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

Modellnummer: Bloßer Leiter ACSR

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1000 Meter

Verpackung Informationen: Holztrommel, Holz- und Stahltrommel auf Kundenwunsch

Lieferzeit: 15-20 Tage

Zahlungsbedingungen: L/C, T/T, Western Union

Bestpreis erhalten

Produktdetails

Produktbeschreibung
Hervorheben:

Aluminiumleiter Steel Reinforced Acsr

,

Obenliegende Linie Leiter

,

IEC 61089 ACSR-Leiter blank

Material:
AL/STAHL
Kern:
Normal oder individuell
Kabeltrommellänge:
individuell angepasst
gekennzeichnet:
Nackter Dirigent
Gepanzert:
NEIN
Gesamtfläche:
18,7~1211
Material:
AL/STAHL
Kern:
Normal oder individuell
Kabeltrommellänge:
individuell angepasst
gekennzeichnet:
Nackter Dirigent
Gepanzert:
NEIN
Gesamtfläche:
18,7~1211
Oberflächige ACSR-Nackeleiter

Überkopf-ACSR-Leiter nach IEC 61089 (Fläche AL:125mm2 Stahl:6,94mm2 Gesamt:132mm2) (AAC, AAAC, ACSR)



ANWENDUNG:

ACSR-Leiter werden häufig für die Stromübertragung über lange Strecken eingesetzt, da sie sich ideal für lange Freileitungsspannweiten eignen. Sie werden auch als Träger zur Unterstützung von elektrischen Überlandkabeln verwendet.





ELEKTRISCHE EIGENSCHAFTEN

Dichte bei 20ºC Aluminium: 2,703 kg/dm
Verzinkter Stahl: 7,80 kg/dm
Temperaturkoeffizient bei 20°C Aluminium: 0,00403 (°C)
spezifischer Widerstand bei 20°C Aluminium: Darf 0,028264 nicht überschreiten

lineare Ausdehnung



 Aluminium: 23 x10 (°C)
Verzinkter Stahl: 11,5 x10 (1/°C)



BETRIEBSBEDINGUNGEN

Umgebungstemperatur -5°C - 50°C
Winddruck 80 – 130kg/m
Seismische Beschleunigung 0,12 - 0,05g
Isokeraunischer Pegel 10 – 18
relative Luftfeuchtigkeit 5 – 100%



TECHNISCHE DATEN

Anzahl der Drähte Elastizitätsmodul Koeffizient der linearen Ausdehnung
AL STAHL Kg/mm2 Lb/in2 1/Cº 1/Fº
6 1 81 11,5 x106 19,1 x10-6 10,6 x10-6
6 7 77 11,0 x106 19,8 x10-6 11,0 x10-6
12 7 107 15,2 x106 15,3 x10-6 8,5 x10-6
18 1 67 9,5 x106 21,2 x10-6 11,8 x10-6
24 7 74 10,5 x106 19,6 x10-6 10,9 x10-6
26 7 77 10,9 x106 18,9 x10-6 10,5 x10-6
28 7 79 11,2 x106 18,4 x10-6 10,2 x10-6
30 7 82 11,6 x106 17,8 x10-6 9,9 x10-6
30 19 80 11,4 x106 18,0 x10-6 10,0 x10-6
32 19 82 11,7 x106 17,5 x10-6 9,7 x10-6
54 7 70 9,9 x106 19,3 x10-6 10,7 x10-6
54 19 68 9,7 x106 19,4 x10-6 10,8 x10-6





KONSTRUKTIONSPARAMETER

• IEC 60189

Code Nennfläche Verseilung Außendurchmesser Gewicht Bruchlast Elektrischer Widerstand bei 20° Strombelastbarkeit*
  AL STAHL GESAMT AL STAHL
  mm2 mm2 mm2 Nr.xmm Nr.xmm mm Kg/Km KN Ω/Km A
16 16 2,67 18,7 6/1,84 1/1,84 5,52 64,6 6,08 1,7934 85
25 25 4,17 29,2 6/2,30 1/2,30 6,9 100,9 9,13 1,1478 112
40 40 6,67 46,7 6/2,91 1/2,91 8,73 161,5 14,4 0,7174 150
63 63 10,5 73,5 6/3,66 1/3,66 10,98 254,4 21,63 0,4555 198
100 100 16,7 117 6/4,61 1/4,61 13,83 403,8 34,33 0,2869 263
125 125 6,94 132 18/2,97 1/2,97 14,85 397,9 29,17 0,2304 299
125 125 20,4 145 26/2,47 7/1,92 15,64 503,9 45,69 0,231 302
160 160 8,89 169 18/3,36 1/3,36 16,8 509,3 36,18 0,18 347
160 160 26,1 186 26/2,80 7/2,18 17,74 644,9 57,69 0,1805 351
200 200 11,1 211 18/3,76 1/3,76 18,8 636,7 44,22 0,144 398
200 200 32,6 233 26/3,13 7/2,43 19,81 806,2 70,13 0,1444 402
250 250 24,6 275 22/3,80 7/2,11 21,53 880,6 68,72 0,1154 458
250 250 40,7 291 26/3,50 7/2,72 22,16 1007,7 87,67 0,1155 461
315 315 21,8 337 45/2,99 7/1,99 23,91 1039,6 79,03 0,0917 526
315 315 51,3 366 26/3,93 7/3,05 24,87 1269,7 106,83 0,0917 530
400 400 27,7 428 45/3,36 7/2,24 26,88 1320,1 98,36 0,0722 607
400 400 51,9 452 54/3,07 7/3,07 27,63 1510,3 123,04 0,0723 610
450 450 31,1 481 45/3,57 7/2,38 28,56 1485,2 107,47 0,0642 651
450 450 58,3 508 54/3,26 7/3,26 29,34 1699,1 138,42 0,0643 655
500 500 34,6 535 45/3,76 7/2,51 30,09 1650,2 119,41 0,0578 693
500 500 64,8 565 54/3,43 7/3,43 30,87 1887,9 153,8 0,0578 697
560 560 38,7 599 45/3,98 7/2,65 31,83 1848,2 133,74 0,0516 741
560* 560 70,9 631 54/3,63 19/2,18 32,68 2103,4 172,59 0,0516 745
630 630 43,6 674 45/4,22 7/2,81 33,75 2079,2 150,45 0,0459 794
630* 630 79,8 710 54/3,85 19/2,31 34,65 2366,3 191,77 0,0459 798
710 710 49,1 759 45/4,48 7/2,99 35,85 2343,2 169,56 0,0407 851
710* 710 89,9 800 54/4,09 19/2,45 36,79 2666,8 216,12 0,0407 856
800* 800 34,6 835 72/3,76 7/2,51 37,61 2480,2 167,41 0,0361 910
800* 800 66,7 867 84/3,48 7/3,48 38,28 2732,7 205,33 0,0362 912
800* 800 101 901 54/4,34 19/2,61 39,09 3004,9 243,52 0,0362 916
900* 900 38,9 939 72/3,99 7/2,66 39,9 2790,2 188,33 0,0321 972
900* 900 75 975 84/3,69 7/3,69 40,59 3074,2 226,5 0,0322 974
1000* 1000 43,2 1043 72/4,21 7/2,80 42,08 3100,3 209,26 0,0289 1031
1120* 1120 47,3 1167 72/4,45 19/1,78 44,5 3464,9 234,53 0,0258 1096
1120* 1120 91,2 1211 84/4,12 19/2,47 45,31 3811,5 283,17 0,0258 1100
1250* 1250 102 1352 84/4,35 19/2,61 47,85 4253,9 316,04 0,0232 1165
1250* 1250 52,8 1303 72/4,70 19/1,88 47 3867,1 261,75 0,0231 1163
1120* 1120 91,2 1211 84/4,12 19/2,47 45,31 3811,5 283,17 0,0258 1100



Oberflächige ACSR-Nackeleiter 0



     Warum Sie uns wählen?

  • OEM/ODM-Dienstleistungen werden angeboten;
  • Produkte entsprechen den GB-, IEC-, BS-, ASTM-, DIN-, VDE- und JIS-Standards; Kundenanforderungen werden akzeptiert;
  • Zertifiziert nach ISO 9001:2015, ISO 14001:2015 und OHSAS 18001:2007;
  • Registriertes Kapital von 30 Millionen US-Dollar und eine Fabrikfläche von 60.000 m²;
  • Fortschrittliche Prüfgeräte und -verfahren, 100%ige Inspektion vor der Auslieferung;
  • Ausreichende Lagerbestände und die schnellste Versandzeit garantiert;
  • Professionelle Pre-Sales- und After-Sales-Services werden angeboten.
