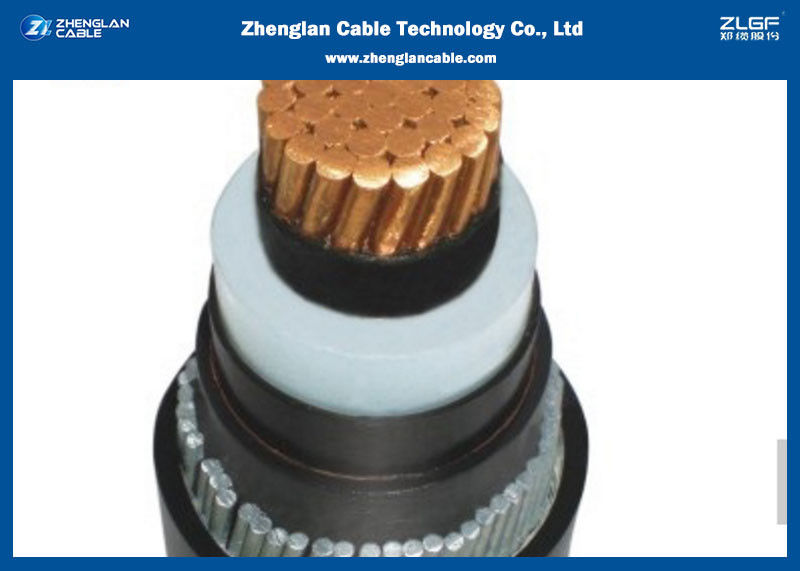

18/30KV MV Einkern-Pantarkraftkabel

18/30KV MV Einadriges, armiertes Stromkabel, isoliertes Kabel gemäß IEC 60502/60228

Kabelaufbau

Leiter

Es werden entweder Aluminium- oder Kupferleiter verwendet. Leiter bis zu 630 mm² sind kreisförmig, verdichtet und verseilt und entsprechen IEC 60228 Klasse 2. Ein 630 mm²-Leiter ist vom Typ kreisförmig verseilt, auf den eine Schicht aus halbleitendem Band aufgebracht wird.

Leiterschirm

Dies ist eine extrudierte Schicht aus halbleitendem, vernetzbarem Compound, die im simultanen Dreifachextrusionsverfahren über dem Leiter zusammen mit der Isolierung und dem Isolierschirm aufgebracht wird. Die Dreifachextrusion ist ein einzelner hochpräziser Vorgang, der die Möglichkeit einer Kontamination zwischen den Schichten ausschließt, die Unregelmäßigkeiten im elektrischen Feld verursachen könnte. Durch sorgfältige Materialauswahl und besondere Beachtung der Prozessparameter stellen wir die Isolierschirmschichten mit dem erforderlichen Abziehgrad her, wie er in der geltenden nationalen oder internationalen Norm festgelegt ist.

Isolierung

Dies ist eine extrudierte Schicht aus XLPE, die im Dreifachextrusionsverfahren über dem Leiterschirm zusammen mit dem Leiterschirm und dem Isolierschirm aufgebracht wird.

Isolierschirm

Dies ist eine Schicht aus halbleitendem, vernetzbarem Compound, die im Dreifachextrusionsverfahren über der Isolierung aufgebracht wird.

Metallschirm

Er besteht aus einer Schicht aus Kupferband, die spiralförmig mit Überlappung über dem Isolierschirm aufgebracht wird. Andere Kombinationen von Metallschirmen gemäß den Anforderungen des Kunden können auf Anfrage ebenfalls bereitgestellt werden.

Verlegung

Bei Dreikabeln werden die drei Adern mit nicht-hygroskopischen Füllstoffen wie Polypropylen(PP)-Füllstoffen an den Zwischenräumen verlegt und ein Bindeband mit Überlappung aufgebracht. Diese Bindebänder können aus PVC oder geschäumtem Polyethylen bestehen.

Innenschicht (Bettung) für armierte Kabel

Eine extrudierte Schicht aus PVC oder PE wird über den verlegten Adern für armierte Kabel aufgebracht. PVC ist normalerweise der Güteklasse ST2 und PE der Güteklasse ST7 gemäß IEC 60502 Teil 2.

Armierung

Bei armierten Kabeln wird die Armierung spiralförmig über der Innenschicht aufgebracht. Bei Einleiterkabeln besteht sie aus Aluminiumdrähten und bei Mehrleiterkabeln kann die Armierung aus einer der folgenden Optionen bestehen:

a) Verzinkter Stahldraht.

b) Verzinktes Stahlband.

Außenmantel

Eine extrudierte Schicht wird über der Armierung bei armierten Kabeln und über den verlegten Adern bei unarmierten Kabeln aufgebracht. Das Außenmantelmaterial kann entweder PVC, PE, HDPE oder MDPE sein. Unsere

Mittelspannungskabel werden normalerweise mit roten PVC-Außenmänteln geliefert, die der BS 6622 oder IEC 60502 entsprechen. Andere Farben können bereitgestellt werden, um einer Reihe von Installationsaspekten wie der Auswirkung von UV-Strahlung und unterschiedlichen Bodenbeschaffenheiten gerecht zu werden. Anti-Termiten-Formulierungen können zusätzlich zu graphitbeschichteten Außenmänteln geliefert werden, wenn eine Vor-Ort-Prüfung des Mantels erforderlich ist.

Brandverhalten an Kabelmänteln

Kabel können auch mit speziellen flammhemmenden PVC-Außenmänteln geliefert werden, die der Norm IEC 60332 entsprechen. Wir können auch Kabel mit halogenfreien, raucharmen (LSZH)-Mänteln gemäß den Normen BS 7211 und BS 6724 oder anderen gleichwertigen internationalen Normen liefern.


18/30KV MV Einadriges, armiertes Stromkabel, isoliertes Kabel gemäß IEC 60502/60228

Kupferleiter XLPE-isoliertes Kabel, drei Adern Kabelparameter:
