Anwendung -
Netzkabel für den Bau von erdverlegten Verteilungsnetzen und Installationen von Industrie- und öffentlichen Projekten, bei denen keine mechanischen Beschädigungen zu erwarten sind. Geeignet für die Übertragung und Verteilung von elektrischer Energie bei Nennspannung UO/U 0,6/1 kV.

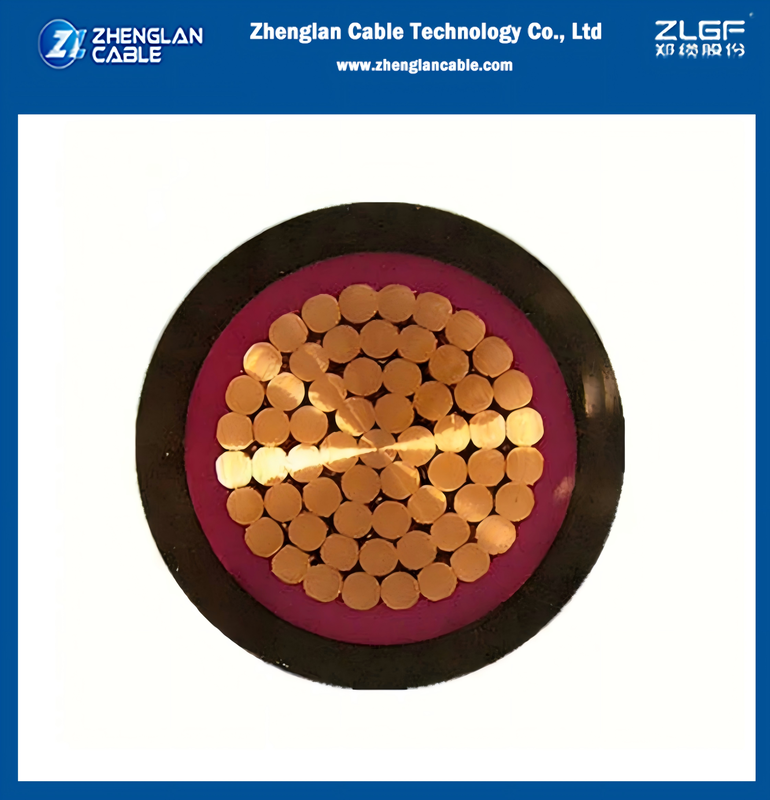

Aufbau -
Massive oder verseilte Cu-Leiter Kl.1 oder Kl.2 nach DIN VDE 0295
Isolierung: PVC-Mischung
Farbcodierung: nach VDE 0293-308, VDE 0276 Teil 603 oder HD 186
Aderfarbe für 3+? Leiter, J-Typ: grün-gelb (?), braun, schwarz, grau, O-Typ: blau (?), braun, schwarz, grau
Innenseele: Füllmasse
Außenmantel: PVC-Mischung
Außenmantelfarbe: schwarz
Technische Daten -
Netzkabel nach VDE 0276-603, 7-adrig und mehr nach VDE 0276-627
Umgebungstemperatur: -30°C - +50°C
min. Verlegetemperatur: -5°C
max. Betriebstemperatur: +70°C
Kurzschlusstemperatur: +160°C (Kurzschlussdauer bis 5 Sek.)
Nennspannung UO/U: 0,6/1 kV
Prüfspannung: AC – 4 kV/50Hz, DC – 12 kV
Min. Biegeradius: für einadrig - 15 x D, für mehradrig - 12 x D
Flammwidrig: VDE 0482-332-1-2/IEC 60332-1-2
