Produktdetails
Herkunftsort: Henan, China
Markenname: Zhenglan cable
Zertifizierung: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Modellnummer: Kostengünstiges Aluminium-Erdstromkabel 6-35 kV XLPE-isoliertes STA-gepanzertes Mittelspannungs-Erdk
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1500 Meter
Preis: USD 1- USD 200
Verpackung Informationen: Holztrommel, Holz- und Stahltrommel auf Kundenwunsch
Lieferzeit: 7-10 Werktage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 100000 Meter pro Monat
Material: |
Kupfer |
Isolierung: |
XLPE |
Kern: |
3 Kern, 1 Kern |
Kabelmarkierung: |
Drucken mit Tinte |
Metallschirm: |
Kupferbandschirm |
gekennzeichnet: |
Stahldrahtarmiert, Stahlbandarmiert |
Äußere Hülle: |
normales PVC oder flammhemmendes PVC |
Außenmantelfarbe: |
Schwarz oder individuell |
Material: |
Kupfer |
Isolierung: |
XLPE |
Kern: |
3 Kern, 1 Kern |
Kabelmarkierung: |
Drucken mit Tinte |
Metallschirm: |
Kupferbandschirm |
gekennzeichnet: |
Stahldrahtarmiert, Stahlbandarmiert |
Äußere Hülle: |
normales PVC oder flammhemmendes PVC |
Außenmantelfarbe: |
Schwarz oder individuell |
Dieses Aluminiumleiter-Mittelspannungs-Undergrund-Stromkabel bietet eine sehr kostengünstige Lösung für die Stromverteilung, ohne dabei die Zuverlässigkeit oder Leistung zu beeinträchtigen.mit einer Breite von mehr als 20 mm,, XLPE-Dämmung und Stahlbandpanzerkonstruktion (STA),Dieses Kabel ist für eine breite Palette von unterirdischen und Innenanwendungen konzipiert, bei denen mechanischer Schutz erforderlich ist, aber Gewicht und Kosten sind die wichtigsten ÜberlegungenEs ist die ideale Wahl für Großinfrastrukturprojekte, Versorgungsnetze und Industrieanlagen, die eine optimale Balance zwischen Leistung und Wirtschaftlichkeit suchen.

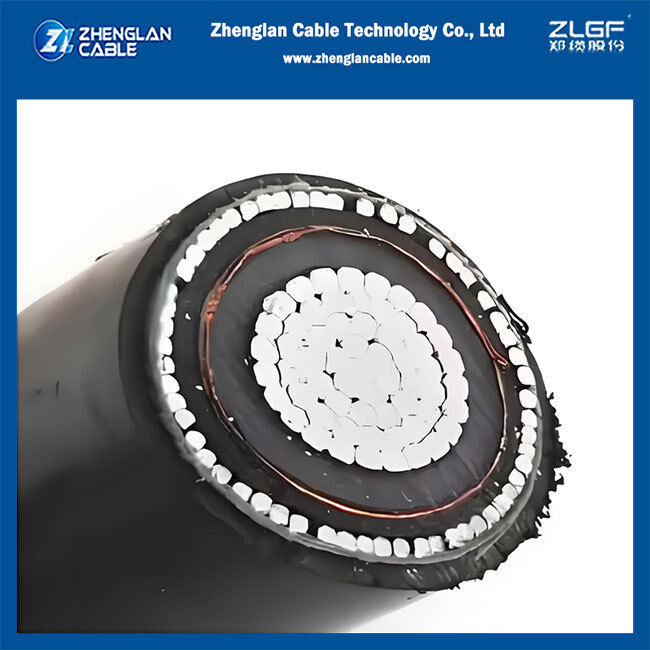

Produktkonstruktion
Leiter: Aluminium (Klasse 2), verdichtet, um ein glattes und rundes Profil zu gewährleisten.
Leiterbildschirm: Extrudierte Halbleiterschicht zur Gewährleistung einer glatten elektrischen Schnittstelle mit der Isolierung.
Isolierung: XLPE (Cross-linked Polyethylen) mit hervorragenden elektrischen und thermischen Eigenschaften.
Isolierbildschirm: Extrudierte Halbleiterschicht, häufig mit einem Metallschirm (z. B. Kupferband) kombiniert.
Metallschirm: Kupferbandschirm
Rüstung: Stahlbandrüstung (STA), die einen robusten mechanischen Schutz vor Aufprall und Zerkleinern bietet.
Außenhülle: Langlebige und UV-beständige PVC- oder PE-Hülle, die das Kabel vor Feuchtigkeit, Chemikalien und Umweltbelastungen schützt.
Typische Anwendungen
Primäre und sekundäre Verteilnetze
Unterirdische Stromversorgung für Industrieanlagen und Wohnsiedlungen
Installation in Kabelkanälen und Gräben
Innenanwendungen wie Schaltanlagen und Transformatorverbindungen
Kostenempfindliche Infrastrukturvorhaben
Herstellungsnormen und Spannung
Normen: IEC 60502-2, BS 6622 oder nach Kundenanforderung.
Nennspannung:6KV bis 35 kV.
Kernnummer: Einzelkern oder Dreikern.
Technische Spezifikation
|
Parameter |
Einzelheiten |
|
Spannungsbereich |
6 bis 35 kV |
|
Leiter |
Aluminium, Klasse 2 Stranded |
|
Isolierung |
XLPE |
|
Typ der Rüstung |
Stahlbandpanzerung (STA) |
|
Außenhülle |
PVC / PE |
|
Max, Dirigent Temp. |
90°C (Normal), 250°C (Kurzschluss) |
|
Querschnittsfläche |
bis zu 630 mm2 oder nach Bedarf |
Verfügbare Variationen
Rüstung: STA (Steel Tape Armor) und SWA (Steel Wire Armor) sind verfügbar.
Gehäusematerial: PVC, PE oder HDPE.
Kern: Einzel- oder Dreikernmodelle erhältlich.
|
Normaler Querschnittsbereich ((mm2) |
Anschlussleiterdiameter (mm) |
Nom Isolationsdicke (mm) |
Kupferbanddicke (mm) |
Der Bereich der Kupferdrahtschirmfläche ((mm2) |
Durchmesser der Isolierung |
Nom Rüstungsdicke (mm) |
Nom-Schichtdicke (mm) |
Gesamtdurchmesser (mm) |
Verhältnismäßiges Gewicht (kg/km) |
|
|
|
|
|
|
|
|
|
|
|
Zentralbank |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
Zhenglan Cable Technology bietet IEC 60502-2 zertifizierte MV-Kabel mit wettbewerbsfähigen Fabrikpreisen, schnellen Lieferzeiten und vollständigen Typ-Testberichten. Kontaktieren Sie uns für ein maßgeschneidertes Angebot.
